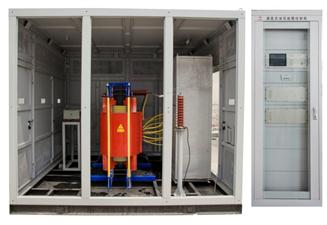

一、產品介紹

二、功能特點

更高的安全性

阻尼電阻安裝在消弧線圈的二次側，采用可控硅投切阻尼電阻，完全避免上一代產品存在的重大安全隱患。

更好的阻尼效果

對電網電容電流自動調諧過程中，阻尼隨線圈匝數正比改變，阻尼率恒定不變，始終處于阻尼效果。避免上一代產品阻尼效果不穩定的缺陷。

更優的電容電流測量及跟蹤方法：

電流的測量精度在2%以內，并且整個測量和跟蹤算法采用同一信號兩次測量的比值作為基本參數，完全避免由于測量通道誤差和變化帶來的測量結果和跟蹤的不穩定。

更高的可靠性

成套裝置采用PC104+DSP 雙CPU 結構作為核心控制器，采用強弱電隔離、隔離電源、軟硬件看門狗、硬件連續自檢技術、光電隔離、無觸點設計，保證系統的高可靠性。

錄波功能

對單相接地發生時中性點電壓和中性點電流進行錄波，并支持歷史數據查詢和分析，包括錄波波形的顯示、錄波數據的輸出。

控制系統模塊化

監控單元和控制單元分開，監控單元可支持四母段?？刂茊卧母鞴δ苣K均設計成獨立插件，根據用戶的需求進行配置。

平滑升級

監控單元和一臺或多臺控制單元之間采用CAN 總線通信方式進行連接，完全支持控制系統的平滑升級。

操作更方便

控制器操作采用示波器設計風格，簡單明了。同時支持手動操作。用戶界面為WINDOWS 風格，配置、查詢在點擊間完成。配置8” 彩色液晶顯示屏，系統運行狀態一目了然。

更完備的歷史數據記錄、查詢和導出

監控界面設有運行日志、控制參數和控制方式數據庫、接地及錄波數據庫，可方便地查看系統的運行狀況，設置控制參數和修改運行方式，分析接地錄波數據。這些歷史數據還可以通過USB 接口方便的導出。

靈活的通訊方式

控制器有RS-232、RS-422、RS-485 串行接口及通訊組件，可作為一個子站接入各種綜合自動化系統，具有遙測、遙信、遙控功能。

自診斷功能

系統有自診斷功能，及時發現裝置本身的異常，并告知用戶。

三、技術指標

適用電壓等級6、10、35、66kV；

消弧線圈調節深度（補償電流上、下限之比）2.5；

補償電流分級可調，級數30；

中性點電流分辨率小于50mA；

補償電流諧波含量小于1%；

電容電流檢測精度小于2%；

錄波采樣率10kHz；

對電容電流小于100A 的電網，接地殘流無功分量小于2A，對電容電流小于200A 的電網，接地殘流無功分量小于4A；

對接地時間大于2s 的穩定接地現象，接地選線裝置選線準確率100%；

選線路數單臺可32 路；

可控制4 臺消弧線圈并聯運行。

工作電源：

AC220V±10% 50Hz 或DC220V±10%、DC110V±10%； 電源容量： 118W。
